產品介紹

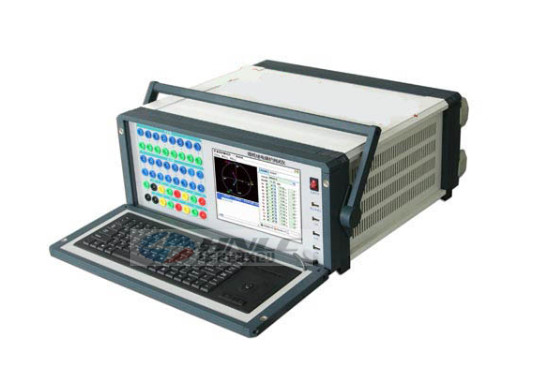

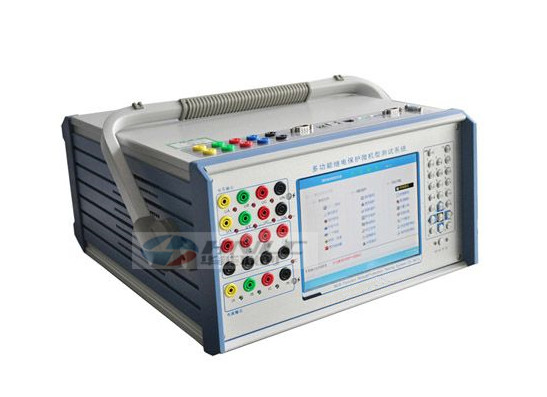

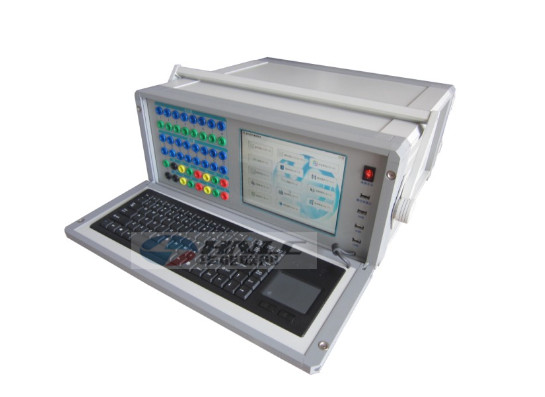

HNWJB-1200微機繼電保護測試儀采用可單機獨立運行，亦可聯接其它電腦運行的先進結構，主機內置高性能工控機和高速數字信號處理器，真16位DAC模塊、新型模塊式高保真大功率功放，該微機繼電保護測試儀自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。

HNWJB-1200微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。

該微機繼電保護測試儀既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品特征

1、滿足現場所有試驗要求。該微機繼電保護測試儀具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美

2、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定

3、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準

4、經典的Windows操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等

5、本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰

6、配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作

7、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的

質量，提高了測試儀的精度

8、本微機繼電保護測試儀采用USB接口直接和PC機通訊，無須任何轉接線，方便使用

9、可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法

10、具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連，實現兩臺測試儀異地

進行同步對調試驗

11、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V(1A)，220V(0.6A)。以提供給需要直流工

作電源的繼電器或保護裝置使用

12、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性

產品別稱

微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置

技術參數

1、交流電流源

 單相輸出：6×30A

 六相并聯：180A

最大輸出功率：≥260VA/相

 各相輸出電流幅值、頻率和相位可以獨立調節

 輸出精度：

 0.1A～0.5A：±10mA

 0.5A～10A：±0.1%

 10A～30A：±0.2%

分辨力：

0.1A～10A：5mA

 10A～30A：10mA

單相連續輸出時間：

 在0～5A 范圍內，能連續輸出

 在5A～10A 范圍內，連續輸出時間 ≥60秒

 在10A～20A 范圍內，連續輸出時間 ≥20秒

 在20A～30A 范圍內，連續輸出時間 ≥5秒

2、交流電壓源

 單相輸出：6×120V

最大輸出功率：≥60VA/相

 六相有共用中性點的電壓源

 各相輸出幅度、頻率、相位可以獨立調節

 輸出精度：

1V～5V：±10mV

 5V～120V：±0.1%

分辨力：

1V～10V：5mV

 10V～120V：10mV

3、直流電流源

 單相輸出：-10A～+10A

最大輸出功率：≥200VA

輸出精度：

±0.5A～±1A：±10mA

±1A～±10A：±0.5%

分辨力：

±0.5A～±1A：5mA

±1A～±10A：10mA

4、直流電壓源

 單相輸出：-150V～+150V

最大輸出功率：≥100VA

輸出精度：

±1V～±10V：±10mV

±10V～±150V：±0.5%

分辨力：

±1V～±10V：5mV

±10V～±150V：10mV

5、交流電壓、電流源角度

 相角范圍：0°～ 360°

相角精度：±0.2°

相角分辨力：0.1°

6、交流電壓、電流源頻率

 頻率范圍：1～2000Hz

頻率精度：

1Hz～100Hz：±0.001Hz

 100Hz～2000Hz：±0.01Hz

頻率分辨力：1mHz

能輸出2～40次任意幅值的諧波

7、同步性

 電壓電流同步性 ≤10μS

8、開入量

8路獨立開關接點輸入，自動識別有源接點的極性。

 兼容空接點與15V~250V有源接點。

 計時精度：在小于1S時 ≤1mS

9、開出量

4對可編程開關空接點輸出。

 接點容量：250VDC，0.5A或250VAC，0.5A。

10、供電電源

 交流輸入電壓

 額定值：220V ± 10%

基準值：220V ± 2%

交流供電頻率：

 額定值：50Hz ± 10%

基準值：50Hz ± 2%

11、箱體尺寸與重量

 箱體尺寸：470mm×190mm×470mm（W×H×D）

 重量：約24kg

12、使用環境條件

 環境溫度：－10℃～+40℃

相對濕度：≤90%

大氣壓強：80～110kPa
